Dylatacje elewacji: kiedy i gdzie są potrzebne?

Czym są dylatacje elewacji i jaką pełnią funkcję?

Dylatacja elewacji to celowo wykonana szczelina, która pozwala warstwom ściany pracować bez pękania. Mówiąc prościej: daje elewacji odrobinę luzu, gdy zmienia się temperatura, wilgotność lub obciążenie.

Każdy budynek lekko się porusza, choć zwykle tego nie widać. Tynk, ocieplenie i mur rozszerzają się w upale, a kurczą podczas mrozu; różnice temperatur na elewacji mogą sięgać kilkudziesięciu stopni w ciągu doby. Bez dylatacji naprężenia, czyli wewnętrzne siły w materiale, zaczynają szukać ujścia i często kończy się to rysami na tynku.

Funkcją dylatacji nie jest więc „przecięcie” elewacji dla zasady, ale kontrolowanie pracy materiałów. Dobrze zaprojektowana szczelina przenosi odkształcenia w przewidziane miejsce i chroni wykończenie przez lata, zwłaszcza na dużych, nasłonecznionych powierzchniach. Dzięki temu elewacja pozostaje szczelna, estetyczna i mniej podatna na kosztowne naprawy.

Kiedy dylatacje elewacyjne są konieczne?

Są konieczne wtedy, gdy elewacja nie może bezpiecznie „pracować” jako jedna sztywna płaszczyzna. Dotyczy to zwłaszcza dużych powierzchni, zmian materiału oraz miejsc narażonych na silne różnice temperatur.

W praktyce dylatacje warto przewidzieć już na etapie projektu, jeśli ściana ma dużą długość lub wysokość. Przy ociepleniu metodą ETICS (system z płytami izolacji i tynkiem cienkowarstwowym) naprężenia mogą narastać szczególnie latem, gdy ciemna elewacja nagrzewa się nawet do kilkudziesięciu stopni. Bez przerwy kompensacyjnej tynk i warstwa zbrojona zaczynają przejmować ruchy, do których nie są stworzone.

Dylatacje są też potrzebne, gdy budynek składa się z części o różnej konstrukcji lub wieku. Dobrym przykładem jest dobudówka połączona ze starszym domem, gdzie osiadanie może przebiegać inaczej przez kilka pierwszych lat.

Nie należy pomijać dylatacji przy elewacjach narażonych na intensywne nasłonecznienie, silny wiatr albo częste zawilgocenie. Różnice pracy materiałów w ciągu doby bywają niewielkie, ale powtarzane setki razy w roku stopniowo osłabiają połączenia. Jeśli projekt przewiduje przerwę konstrukcyjną, elewacja musi ją respektować, a nie „zamykać” warstwą tynku.

Gdzie wykonać dylatacje na elewacji budynku?

Dylatacje warto wykonać tam, gdzie elewacja „pracuje” najmocniej: na dużych płaszczyznach ścian, przy zmianach bryły oraz w miejscach styku różnych materiałów. To tam najczęściej pojawiają się naprężenia.

Na prostych, długich ścianach szczeliny planuje się zwykle w regularnych odstępach, szczególnie gdy elewacja jest mocno nasłoneczniona. Przy tynkach cienkowarstwowych bezpieczniej nie zostawiać jednej nieprzerwanej płaszczyzny na kilkanaście metrów. W praktyce często przyjmuje się podział pól co około 6–10 m, zależnie od systemu ocieplenia i układu budynku.

Bardzo ważne są narożniki wewnętrzne, uskoki ścian, wykusze i miejsca, w których budynek zmienia wysokość. Takie załamania bryły działają jak naturalne punkty koncentracji naprężeń, czyli miejsca, gdzie siły „zbierają się” najmocniej.

Dylatacje należy przewidzieć także przy połączeniu elewacji z balkonami, tarasami, attykami oraz dużymi przeszkleniami. Szczególnie okna o szerokości powyżej 2 m mogą wpływać na pracę warstw wokół otworu. Warto wtedy zadbać o przemyślany układ nacięć lub profili, aby rysy nie pojawiły się przypadkowo na tynku.

Osobną uwagę warto poświęcić miejscom, gdzie łączą się różne podłoża, na przykład stara ściana z nową dobudówką albo mur z elementem żelbetowym. Jeśli materiały rozszerzają się inaczej, elewacja powinna mieć tam kontrolowaną szczelinę, a nie liczyć na szczęście.

Dylatacje konstrukcyjne a dylatacje w warstwie ocieplenia

Najprościej: dylatacja konstrukcyjna musi przejść przez ocieplenie i tynk. Jeśli ściana ma zaplanowaną szczelinę, elewacja nie może jej „zaszyć”, bo pęknięcie zwykle wróci dokładnie w tym miejscu.

Dylatacja konstrukcyjna oddziela od siebie części budynku, często od fundamentu aż po dach. W warstwie ocieplenia trzeba ją odtworzyć za pomocą profilu dylatacyjnego, elastycznej taśmy lub odpowiedniego wypełnienia, zwykle przy szczelinie rzędu 10–30 mm. Dzięki temu elewacja pracuje razem z budynkiem, a nie przeciwko niemu.

Dylatacja w samej warstwie ocieplenia ma trochę inne zadanie: odciąża układ płyt, kleju, siatki i tynku, ale nie rozdziela konstrukcji ściany. Stosuje się ją wtedy, gdy elewacja ma duże pola, różne grubości ocieplenia albo łączy materiały o odmiennej rozszerzalności (czyli inaczej reagujące na temperaturę). Ważne, by zaplanować ją przed wykonaniem warstwy zbrojonej, bo nacięcie gotowego tynku po fakcie nie zastępuje prawidłowej dylatacji.

Najczęstsze miejsca pęknięć bez prawidłowej dylatacji

Najczęściej pęka tam, gdzie elewacja „pracuje” najmocniej. W praktyce są to narożniki okien i drzwi, styki różnych materiałów oraz długie, proste ściany, zwłaszcza gdy mają ponad 12–15 m bez przerwy.

Warto uważnie obserwować też okolice balkonów, tarasów, wykuszy i przejść między częścią ogrzewaną a nieogrzewaną, np. garażem. Rysy często pojawiają się po 1–3 sezonach, gdy tynk kilka razy przejdzie przez mróz, upał i wilgoć. Charakterystyczne są ukośne pęknięcia od naroży otworów oraz pionowe rysy na dużych płaszczyznach ścian.

Jak prawidłowo zaplanować i uszczelnić dylatacje?

Najprościej: dylatację trzeba zaplanować wcześniej, a nie „dociąć” ją na końcu prac. Powinna przechodzić przez właściwe warstwy elewacji i być wypełniona materiałem, który pracuje razem z budynkiem.

Dobry plan zaczyna się od projektu i oględzin ścian. Warto zaznaczyć przebieg szczelin na rysunku elewacji, zanim ekipa przyklei ocieplenie lub wykona warstwę zbrojoną. Przy większych płaszczyznach dobrze przyjąć zasadę podziału na pola, na przykład co 6–8 m, ale zawsze trzeba to dopasować do konstrukcji, układu okien i rodzaju wykończenia.

Sama szczelina nie może być przypadkowo wąska. W praktyce często stosuje się szerokość około 10–20 mm, zależnie od przewidywanych ruchów ściany i systemu ocieplenia. Zbyt cienka dylatacja szybko wypełni się tynkiem lub klejem, a wtedy przestanie działać.

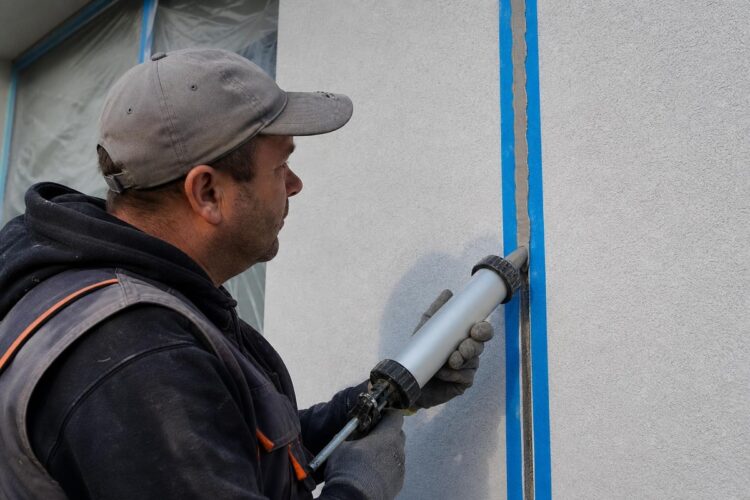

Do uszczelnienia używa się elastycznych materiałów, najczęściej sznura dylatacyjnego z pianki oraz masy uszczelniającej, np. poliuretanowej albo hybrydowej. Sznur ustala głębokość spoiny i sprawia, że masa nie przykleja się do dna szczeliny. To ważne, bo uszczelniacz ma rozciągać się na boki, a nie pękać przy pierwszym większym naprężeniu.

Przed nałożeniem masy brzegi dylatacji muszą być czyste, suche i stabilne. Kurz, resztki zaprawy czy wilgoć mocno osłabiają przyczepność. Jeśli producent tego wymaga, stosuje się primer (grunt zwiększający przyczepność), a samą masę wygładza się od razu po aplikacji, zwykle w ciągu kilku minut.

Warto też pamiętać o detalach przy tynku i kolorze. Profile dylatacyjne powinny tworzyć prostą, równą linię, bo na gotowej elewacji każda fala będzie widoczna z daleka. Po zakończeniu prac dobrze obejrzeć szczeliny po pierwszym sezonie grzewczym i po lecie; jeśli pojawiły się odspojenia lub ubytki, lepiej poprawić je szybko, zanim wniknie tam woda.

Błędy przy dylatacjach elewacji, których warto unikać

Największy błąd to traktowanie dylatacji jak detalu kosmetycznego. Jeśli szczelina jest źle wykonana albo zasłonięta tynkiem, elewacja szybko pokaże rysy, czasem już po pierwszej zimie.

Często problem zaczyna się od zbyt wąskiej przerwy. Dylatacja musi mieć miejsce na pracę materiałów, dlatego nie powinna być „dociśnięta” zaprawą, klejem ani siatką zbrojącą. Przy większych powierzchniach nawet kilka milimetrów różnicy ma znaczenie, bo ściana i ocieplenie inaczej reagują na słońce, mróz oraz wilgoć.

Drugim błędem jest przypadkowe wypełnianie szczeliny. Zwykły silikon sanitarny nie jest dobrym wyborem na elewację, bo zwykle nie wytrzymuje promieni UV i dużych zmian temperatury. Lepiej stosować elastyczne masy elewacyjne lub profile dylatacyjne, dobrane do szerokości szczeliny i rodzaju tynku.

Warto też uważać na mostki w warstwach wykończenia. Jeśli wykonawca przerwie dylatację w ociepleniu, ale „zamknie” ją tynkiem cienkowarstwowym, cała praca pójdzie na marne. Kontrola powinna objąć każdy etap: przyklejenie płyt, zatopienie siatki, gruntowanie i finalne uszczelnienie.

Niebezpieczne jest również poprawianie dylatacji dopiero po pojawieniu się pęknięć. Naprawa bywa wtedy droższa, bo trzeba rozciąć warstwy, oczyścić szczelinę i odtworzyć wykończenie na pasie nawet kilkunastu centymetrów. Lepiej poświęcić więcej uwagi na starcie niż później łatać elewację punkt po punkcie.
